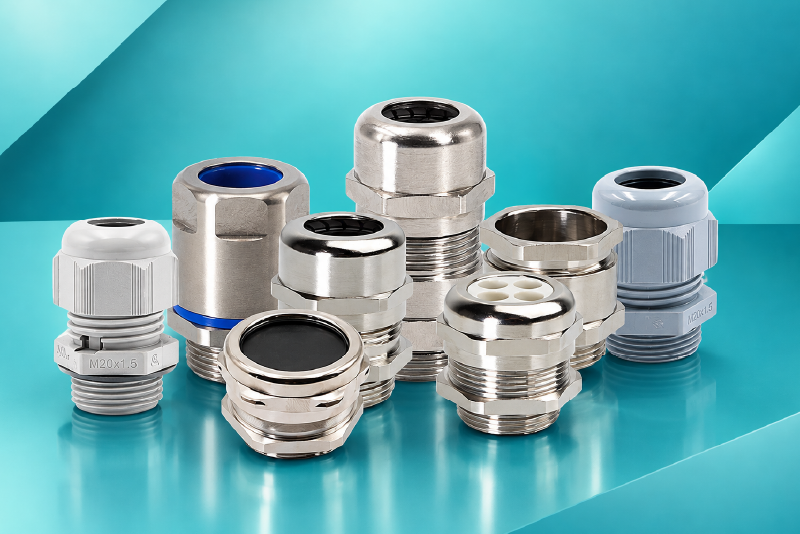

Prensaestopas: cómo elegir el tipo y tamaño adecuado para cada instalación.
El prensaestopas es un elemento esencial para garantizar la correcta entrada de cables en cuadros eléctricos, máquinas y envolventes. Su elección no debe limitarse únicamente al tamaño de la rosca: también es necesario valorar el diámetro exterior del cable, el entorno de trabajo y las condiciones específicas de cada instalación.
Una selección incorrecta puede provocar problemas de estanqueidad, permitir la entrada de agua o polvo e incluso impedir que el cable quede correctamente retenido frente a esfuerzos de tracción. En muchos casos, estos fallos aparecen cuando el equipo ya está funcionando, obligando a desmontar parte de la instalación para corregirlos.
El tipo de rosca, el primer dato a comprobar
El primer aspecto que debe identificarse es la rosca del orificio donde se instalará el prensaestopas.
Las dos opciones más habituales son la rosca métrica, definida según la norma EN 60423, y la rosca PG, de acuerdo con DIN 40430. GAESTOPAS dispone de la mayoría de sus series en ambas configuraciones, facilitando su adaptación a diferentes instalaciones.
Sin embargo, conocer la rosca no es suficiente para seleccionar correctamente la referencia.
El diámetro exterior del cable determina el rango de apriete
Cada prensaestopas dispone de un rango de apriete específico, por lo que el diámetro exterior del cable debe encontrarse dentro de esos valores.
Solo de esta forma la junta puede realizar correctamente su función de sellado y garantizar tanto la estanqueidad como la sujeción mecánica del conductor.
La serie GADI de poliamida, por ejemplo, comprende medidas desde M12 hasta M75 y permite trabajar con cables de entre 3 y 55 mm de diámetro.
Para instalaciones que requieren dimensiones superiores, GAESTOPAS dispone de prensaestopas XXL, con medidas desde M72 hasta M100.
Soluciones para la entrada de varios cables
Cuando varios cables deben compartir un mismo punto de entrada, utilizar prensaestopas independientes no siempre es la solución más práctica.
Para estas aplicaciones, los modelos multicables universales permiten alojar entre 2 y 8 cables, con diámetros comprendidos entre 3 y 18 mm, facilitando una entrada ordenada y protegida dentro de la envolvente.
El entorno de trabajo condiciona el material
Las condiciones ambientales de la instalación son otro factor determinante. Temperatura, humedad, limpieza, exposición exterior o agentes corrosivos pueden hacer necesario utilizar materiales y niveles de protección diferentes.
La versión de poliamida PA6 con junta de cloropreno CR alcanza un grado de protección IP68 a 5 bar durante 30 minutos.
Su rango de funcionamiento se sitúa entre -20 °C y +100 °C en servicio permanente, pudiendo trabajar de forma intermitente entre -30 °C y +150 °C.
En las versiones GADI fabricadas en latón niquelado, el límite inferior para funcionamiento intermitente puede alcanzar los -40 °C.
Prensaestopas para necesidades específicas
No todas las instalaciones presentan los mismos requisitos. Además de los modelos convencionales, existen soluciones desarrolladas para aplicaciones concretas.
Los GADI EMC están pensados para instalaciones donde es necesario proteger los equipos frente a interferencias electromagnéticas y, al mismo tiempo, limitar las emisiones generadas por el propio sistema.
Para sectores donde existen procesos frecuentes de limpieza intensiva, los prensaestopas higiénicos con protección IP69K están preparados para soportar limpieza con vapor y agua a alta presión.
Control de presión en envolventes
Otra aplicación específica corresponde a los prensaestopas de ventilación, diseñados para ayudar a equilibrar la presión existente dentro de una envolvente.
Esta solución resulta especialmente interesante cuando los cambios de temperatura pueden generar diferencias de presión entre el interior y el exterior del cuadro, favoreciendo la aparición de condensación o afectando a la estanqueidad.
Prensaestopas para cable plano
GAESTOPAS también dispone de soluciones específicas para cable plano.
Los modelos DIN destinados a este tipo de conductor ofrecen seis medidas diferentes que cubren formatos habituales comprendidos entre 4 x 1,5 mm y 1 x 16 mm, permitiendo adaptar el punto de entrada a geometrías que no pueden resolverse correctamente con un prensaestopas convencional para cable redondo.
Elegir correctamente antes de llegar a obra
Seleccionar el prensaestopas adecuado desde la fase de diseño ayuda a evitar modificaciones posteriores y garantiza que la instalación cumpla con las condiciones de estanqueidad, retención y protección previstas.
Por ello, antes de escoger una referencia conviene comprobar cuatro aspectos fundamentales: tipo de rosca, diámetro exterior del cable, condiciones ambientales y requisitos específicos de la instalación.
GAESTOPAS recoge estos parámetros referencia por referencia en su catálogo, facilitando que instaladores y proyectistas puedan definir la solución adecuada antes de comenzar el montaje.
