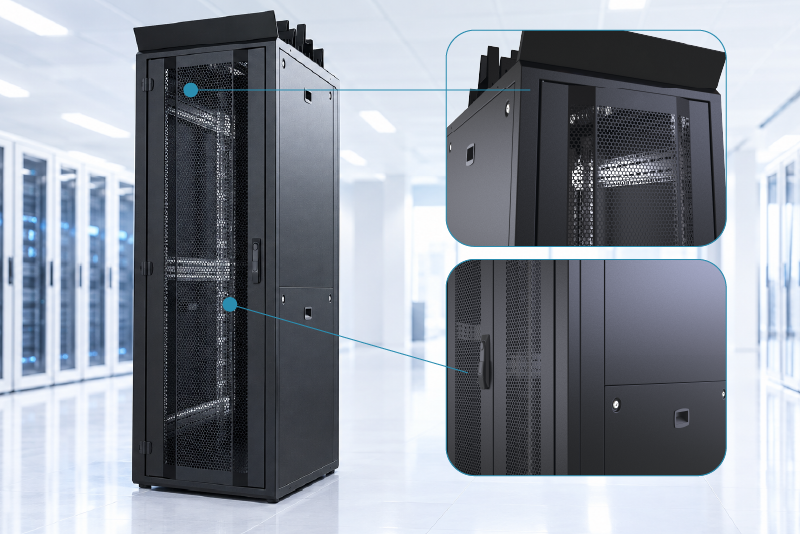

Cómo organizar y proteger el cableado dentro de un armario rack con GAESTOPAS.
Un armario rack puede mantenerse en servicio durante muchos años y, a lo largo de ese tiempo, es habitual que se incorporen nuevos equipos, conexiones y latiguillos.
Sin una organización adecuada, cada ampliación puede acabar generando cruces de cables delante de switches y paneles, dificultando tanto el acceso a los puertos como la localización de una incidencia.
Definir desde el principio un recorrido claro para el cableado y utilizar elementos de organización y sujeción adecuados facilita las intervenciones posteriores y contribuye a mantener una instalación ordenada.
Definir el recorrido del cableado desde el frontal
Uno de los primeros pasos consiste en establecer cómo se desplazarán los latiguillos desde los equipos situados en el frontal del rack hacia las zonas laterales.
Los organizadores horizontales de 1U para racks estándar de 19 pulgadas permiten guiar los cables entre los paneles de parcheo y los switches, evitando que queden suspendidos o crucen directamente por delante de otros equipos.
GAESTOPAS dispone de diferentes alternativas según las necesidades de la instalación.
Entre ellas se incluyen versiones metálicas con cuatro anillas, modelos plásticos con cinco anillas, organizadores con tapa en formatos de 1U y 2U y una solución con cepillo que ayuda a limitar la entrada de polvo y suciedad.
Organización vertical para los laterales del rack
Una vez que los cables abandonan la zona frontal, es importante mantener también un recorrido organizado en sentido vertical.
Para los armarios SERIE VS, el organizador vertical está disponible en alturas de 38, 42 y 47 U, permitiendo conducir los mazos de cables por los laterales del armario.
Esta organización ayuda a mantener despejada la zona frontal y facilita el seguimiento visual de cada conexión.
Bandejas de gestión con canales numerados
En racks de 60 u 80 cm de fondo, GAESTOPAS dispone de una bandeja de gestión diseñada para ordenar la entrada y salida del cableado.
La solución incorpora 24 canales perforados y numerados tanto en la entrada como en la salida.
La numeración resulta especialmente útil durante las tareas de mantenimiento, ya que facilita la identificación del recorrido de cada cable y puede reducir el tiempo necesario para localizar una avería o verificar una conexión.
La bandeja incorpora además 24 tapones de gel de sílice destinados a cerrar los orificios que no se estén utilizando.
Velcro reutilizable para sujetar los mazos
La sujeción de los cables es otro aspecto importante dentro de un rack.
El uso de elementos reutilizables permite modificar posteriormente la instalación sin necesidad de cortar y sustituir constantemente las fijaciones.
GAESTOPAS dispone de bridas de velcro reutilizables con longitudes comprendidas entre 125 y 310 mm, especialmente adecuadas para espacios reducidos como los armarios de telecomunicaciones.
También ofrece velcro en rollos de 10 o 25 metros, que puede cortarse según la longitud necesaria para cada mazo de cables.
Ambas soluciones están preparadas para trabajar en temperaturas comprendidas entre -40 y +85 °C.
Proteger el cableado frente a roedores
En determinadas instalaciones, el cableado puede quedar expuesto a daños provocados por roedores.
Para estos entornos, GAESTOPAS dispone de una funda trenzada con autocierre, fabricada con fibra de vidrio y poliéster.
La presencia de fibra de vidrio actúa como elemento disuasorio frente a los roedores, ya que las fibras pueden adherirse a la boca y provocar irritación.
La funda ofrece además propiedades autoextinguibles conforme a FMVSS 302 y puede utilizarse en un rango de temperaturas comprendido entre -70 y +125 °C.
Respetar el radio mínimo de curvatura
Organizar correctamente un rack no consiste únicamente en conseguir una apariencia ordenada.
También es necesario respetar las características mecánicas de los cables para evitar que una instalación excesivamente forzada termine afectando a su funcionamiento.
Los latiguillos S/FTP y SLIM de GAESTOPAS especifican un radio mínimo de curvatura de 4D, es decir, cuatro veces el diámetro exterior del cable.
Los recorridos y puntos de sujeción dentro del rack deben respetar este valor para evitar curvaturas excesivas.
Una instalación preparada para futuras ampliaciones
Un rack bien organizado facilita no solo el montaje inicial, sino también las modificaciones que se realizarán durante toda la vida útil de la instalación.
Separar correctamente los recorridos, utilizar organizadores horizontales y verticales, identificar los pasos del cableado y emplear sistemas de sujeción reutilizables permite realizar ampliaciones sin perder el orden existente.
También facilita el acceso a switches y paneles, reduce el riesgo de desconexiones accidentales y permite localizar con mayor rapidez el origen de una incidencia.
Orden, identificación y protección del cableado
La gestión del cableado debe plantearse como una parte más del diseño del armario rack.
Combinar organizadores horizontales, gestión vertical, bandejas numeradas, velcro reutilizable y sistemas de protección específicos permite crear una instalación más accesible y preparada para evolucionar con el tiempo.
Mantener recorridos definidos y respetar aspectos técnicos como el radio mínimo de curvatura ayuda a proteger los cables y facilita las tareas de mantenimiento, ampliación y resolución de averías.
