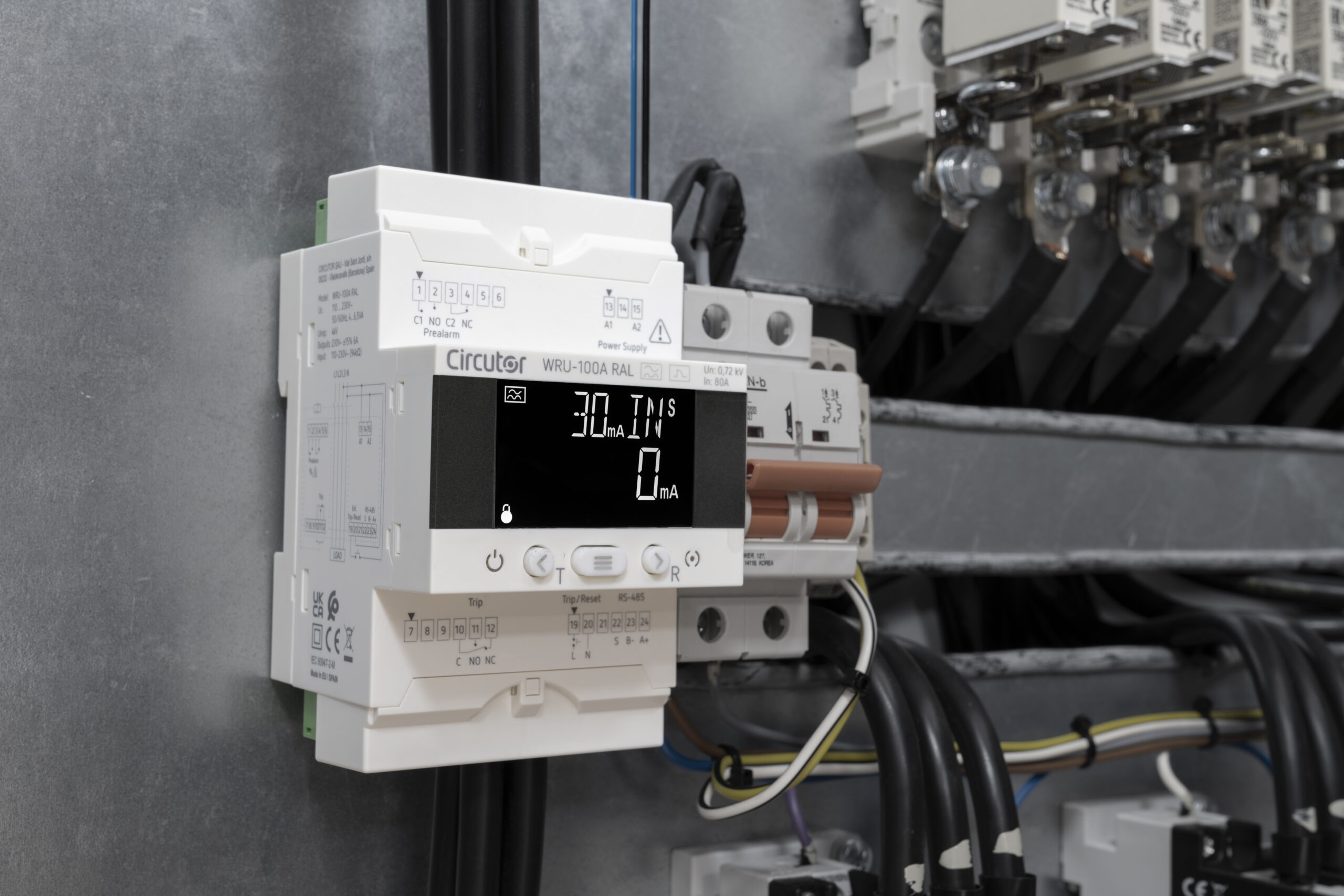

Circutor presenta WRU-100A, un nuevo relé diferencial ultrainmunizado para mejorar la continuidad de las instalaciones.
Circutor presenta WRU-100A, un nuevo relé de protección y monitorización diferencial tipo A ultrainmunizado, diseñado para cargas o circuitos de hasta 80 A. La solución reúne en un mismo equipo protección diferencial, supervisión de corrientes de fuga y funciones orientadas al mantenimiento preventivo. NP_2610_WRU-100A
El dispositivo incorpora además un transformador de corriente integrado de 25 mm de diámetro, una característica que simplifica su instalación y reduce la necesidad de elementos adicionales. NP_2610_WRU-100A
Menos disparos innecesarios ante perturbaciones
Uno de los principales retos de la protección diferencial en instalaciones actuales es evitar desconexiones provocadas por fenómenos transitorios, armónicos u otras perturbaciones que generan corrientes de fuga sin que exista necesariamente un defecto real que requiera la actuación de la protección. NP_2610_WRU-100A
Para responder a esta situación, WRU-100A incorpora un sistema ultrainmunizado pensado para reducir disparos no deseados y mejorar la continuidad del suministro, especialmente en instalaciones con cargas electrónicas o electrónica de potencia. NP_2610_WRU-100A
Tres características para reforzar la inmunidad
El sistema ultrainmunizado del nuevo relé se apoya en tres elementos principales. En primer lugar, ofrece inmunidad frente a transitorios de red, incluidos los asociados a tormentas eléctricas. NP_2610_WRU-100A
Además, incorpora un filtrado mejorado de la respuesta en frecuencia, diseñado para reducir el efecto de fugas a altas frecuencias y armónicos. Por último, establece un margen de disparo entre el 85 % y el 100 % de la sensibilidad configurada, frente a diferenciales no inmunizados que pueden comenzar a actuar a partir del 50 %. NP_2610_WRU-100A
Estas prestaciones resultan especialmente útiles en instalaciones donde una desconexión innecesaria puede afectar a procesos críticos o comprometer la continuidad del servicio.
Monitorización de fugas en tiempo real
WRU-100A permite supervisar de forma continua la corriente diferencial, proporcionando información sobre la evolución de las fugas presentes en la instalación. NP_2610_WRU-100A
Esta monitorización facilita la detección temprana de comportamientos anómalos y permite intervenir antes de que la corriente alcance el nivel necesario para provocar el disparo de la protección.
Prealarma configurable para mantenimiento preventivo
El relé incorpora una función de prealarma ajustable entre el 20 % y el 100 % de la sensibilidad de disparo. Gracias a esta posibilidad, el usuario puede definir un umbral de aviso adaptado a las necesidades de la instalación. NP_2610_WRU-100A
De este modo, es posible anticipar tareas de revisión o mantenimiento antes de que se produzca una desconexión, mejorando la capacidad de prevención y reduciendo posibles paradas imprevistas.
Registro del valor de fuga en el momento del disparo
Otra de las funciones destacadas de WRU-100A es el registro del valor de corriente de fuga asociado al momento exacto del disparo. Esta información resulta especialmente útil para analizar posteriormente qué condiciones provocaron la actuación de la protección. NP_2610_WRU-100A
El display del equipo muestra también la corriente diferencial en tiempo real y utiliza distintos estados de retroiluminación para identificar de forma rápida el modo de funcionamiento, incluyendo una señalización específica cuando se produce un disparo. NP_2610_WRU-100A
Comunicación Modbus RTU para integración en SCADA
WRU-100A incorpora un canal RS-485 con protocolo Modbus RTU, lo que permite integrar el relé en sistemas de supervisión y control. NP_2610_WRU-100A
A través de esta comunicación, la corriente de fuga puede visualizarse de forma remota desde un sistema SCADA, facilitando la monitorización centralizada de la instalación y el seguimiento de su estado.
Protección y diagnóstico en una única solución
Con WRU-100A, Circutor combina protección diferencial, inmunidad frente a perturbaciones, supervisión continua y comunicaciones en un único dispositivo. La solución está orientada a instalaciones donde no solo es necesario proteger frente a corrientes de fuga, sino también disponer de información que ayude a anticipar incidencias y comprender mejor el origen de los disparos. NP_2610_WRU-100A
El resultado es una herramienta pensada para mejorar la continuidad del suministro, facilitar el mantenimiento preventivo y aportar mayor capacidad de diagnóstico en instalaciones eléctricas cada vez más digitalizadas y sensibles a perturbaciones.
